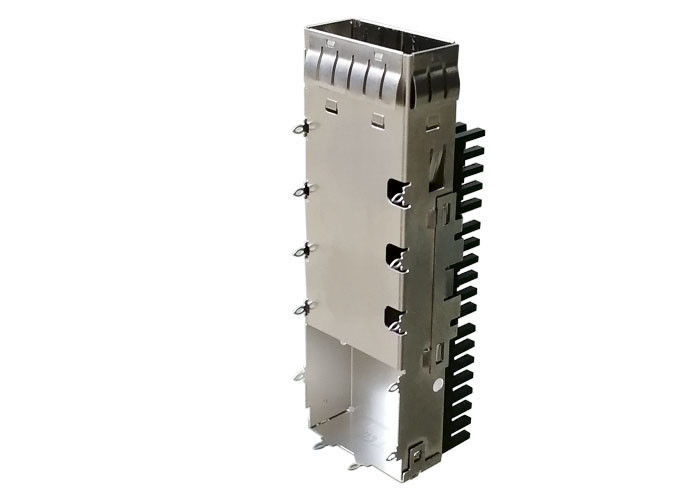

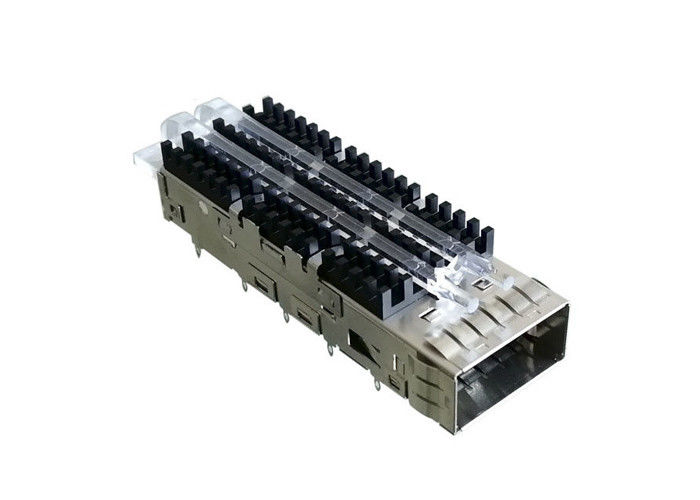

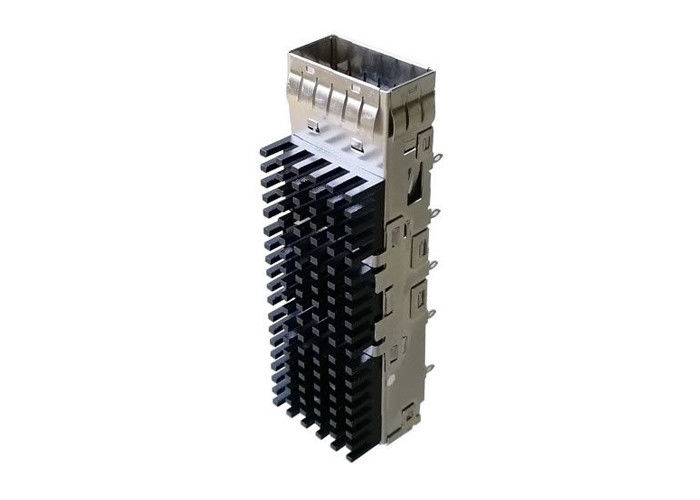

ЭМИ нашивает одиночную клетку порта СФП28 18,75 мм для соединителя КСФП28

ЭМИ нашивает клетку порта СФП28 теплоотвода одиночную 18,75 мм для соединителя КСФП28

Широко использованный в индустриях сети, радиосвязи и центров обработки информации. Следующее поколени высокоскоростных присприспособлений ввода-вывода, поддерживая 40Г к применению локальных сетей 100Г. Клетки медного сплава пригонки прессы предлагают варианты весны ЭМИ или набивки ЭМИ и полно отсталы - совместимый с существуя модулями КСФП оптически (приемопередатчиком) и сборками кабеля.

Приемопередатчики КСФП28 главным образом использованы для 40Г к применению локальных сетей 100Г, компактному дизайну, потреблению низкой мощности, и низкая цена делает им первый вариант в применении локальных сетей 100Г;

Клетка КСФП28 совместима с следующими типами приемопередатчика КСФП28 (оптически модуль)

• Приемопередатчик 100ГБАСЭ-СР4 КСФП28
• Приемопередатчик 100ГБАСЭ-ПСМ4КСФП28
• Приемопередатчик 100ГБАСЭ-ЛР4 КСФП28
• Приемопередатчик 100ГБАСЭ-КВДМ4 КСФП28

1. Особенности

• Цельный, конструкция нержавеющей стали

• Низкий дизайн через пальцы весны створки-назад – отсутствие отверстий излучения для радиации, который нужно пройти до конца

• Увеличенные весны пинком-вне приемопередатчика

• Простые и быстрые установка/удаление

• Хозяйничайте не поврежденные отверстия доски когда клетка извлечется

• Ответные части с приемопередатчиками КСФП28

• Соединители и клетка доступные

• Доступный с клетками одиночных или мульти-порта (держателя панели)

• Удобный набор с соединителем КСФП28 и клеткой

• дизайн ноги 3Д для улучшенного удерживания и контакта пресс-пригонки для хостинга отверстий доски

• руководства припоя Пресс-пригонки или через-отверстия на клетках

• Доступный индивидуально или как набор (серии СФПК)

• Окна передачи тепла на всех поверхностях клетки СФП

• Планы доски хозяина поддержек МСА уступчивые и дизайны приемопередатчика

2. обслуживание изготовления на заказ

• Клетка КСФП28 может быть с 1 структурой кс н спаренной, или 2 кс н штабелировали структуру
• Клетка КСФП28 может быть с различным отверстием тепловыделения
• Клетка КСФП28 может быть с светлыми трубами или снаружи, построенный в или на верхней части или кнопке клетки
• Клетка КСФП28 может быть с теплоотводом или снаружи, и теплоотводом с различным стилем
• Клетка КСФП28 может быть с весной пальца ЭМИ или эластомерным набивкой
• Поддержка для того чтобы сделать интегрированный соединитель КСФП28 с клетками ЭМИ, изолированный соединитель КСФП28, или изолированные клетки КСФП28
• Различный тип держателя, столб пригонки прессы или припоя и длину Пин можно подгонять

3. структура клетки КСФП28 (49001-00Н011):

• Одиночная ширина порта: 18,75 мм
• Одиночная высота порта: 8,95 мм
• Стамплед и сформированная клетка металла, с отверстием тепловыделения;
• Без светлых труб, смогите быть подгоняно по мере необходимости
• С теплоотводом, материал теплоотвода алюминиев, с черной обработкой окиси на поверхности
• Тип держателя пригонки прессы, можно подгонять по мере необходимости
• Материал клетки: Медный сплав
• ЗАЖИМ: Сталь Стайльнесс
• С весной платы ЭМИ, снабдите лучший ЭМИ защищая шатон
• 1 кс 1 одиночная клетка порта КСФП28, без интегрированного соединителя СФП
• Длина клетки КСФП28: 61,16 мм
• Ширина клетки КСФП28: 19,46 мм
• Высота клетки КСФП28: 16,0 мм (с теплоотводом)
• Длина пригнанного штифта прессы клетки КСФП28: 2,05 мм

4. Применения клетки КСФП28 (49001-00Н011):

• Серверы
• Хранение
• Радиосвязи
• Переключатели
• Оборудование радиосвязей
• Данные/сообщения
• Лидирующие серверы
• Сеть
• Канал волокна и локальные сети гигабита
• Сетевое оборудование
• Маршрутизатор/переключатель
• Приемопередатчик КСФП28 соединитель/КСФП28

Это нет окончательного списка применений для этого продукта. Оно представляет некоторые из более общих польз.

5. преимущества:

• 20 многолетних опытов в соединителях разнообразия
• 1500 работников
• 58 инженеров НИОКР.
• фабрика в 22000 квадратная метров
• порты 20кк/емкость месяца
• Мы поддерживаем обслуживание Костом;
• Наши продукты уступчивы с аттестацией РоХС, ДОСТИГАЕМОСТИ и УЛ
• Долгосрочн Корпорация с ХУАВЭИ, ЗТЭ, ФОСКОНН, СИАОМИ, ТКЛ и так далее
• 20КК Проц/емкость месяца
• Аттестация системы управления ИСО9001, ИСО14001, КК080000, ОХСАС18001, и ИЭКК международная
• Мы имеем нашу собственную прессформу оборудования и пластиковую прессформу
• Имеет 3 машины ЛС-ВЭДМ
• Имеет 12 машины ВЭДМ и 8 машин КНК
• Имеет 20 шлифовальных станков и 12 машины электрических разрядки
• Имеет 30 штемпелюя машин
• Имеет 55 пластиковых машин впрыски
• Имеет автоматические мастерские собрания
• Быстрая реакция, профессиональные инженеры НИОКР, положительная команда обслуживания, обеспечивает все отростчатое эффективное и хорошо организованный;

6. преимущества клетки КСФП28:

7. Учить больше

Приемопередатчики КСФП доступны с разнообразие типами передатчика и приемника, позволяющ потребителям выбрать соотвествующий приемопередатчик для каждой связи для того чтобы обеспечить необходимую оптически достигаемость над мультимодным или однорежимным волокном. Модули КСФП обыкновенно доступны в нескольких различных категорий:

4 кс 1 Гбит/с КСФП

Первоначальный документ КСФП определил 4 канала нося локальные сети гигабита, 4ГФК (ФиберЧаннел), или ГДР ИнфиниБанд.

4 кс 10 Гбит/с КСФП+

КСФП+ развитие КСФП для того чтобы поддержать 4 10 канала Гбит/сек нося локальные сети 10 гигабит, 10ГФК ФиберЧаннел, или КДР ИнфиниБанд. 4 канала можно также совместить в одиночную связь 40 локальных сетей гигабита. Она обычно для применения центра данных, локальных сетей 40Г, Инфинибанд, и других стандартов связей.

4 кс 14 Гбит/с КСФП+ (КСФП14)

Стандарт КСФП14 конструирован для того чтобы снести ФДР ИнфиниБанд, САС-3. или канал волокна 16Г

4 кс 28 Гбит/с КСФП+ (КСФП28)

Стандарт КСФП28 конструирован для того чтобы снести 100 локальных сетей гигабита, ЭДР ИнфиниБанд. или канал волокна 32Г. Этот тип приемопередатчика также использован с кабелями проламывания непосредственн-присоединения для того чтобы приспособить одиночный порт 100ГбЭ к независимому 4 порты сети стандарта Этернет 25 гигабит (КСФП28-то-4кс-СФП28). Иногда этот тип приемопередатчика также назван «КСФП100» или «100Г КСФП» для ради простоты.

8. Чертеж Мечникал

Вы можете знать детали Деменсионс от следующего чертежа
