Покрытый никелем перегородки гнезда СМА коаксиловый разъем РФ женской электрический
Соединитель серии СМА виды мини, высокочастотного коаксилового разъема РФ, он превращался и производился согласно МИЛ-К-39012. С характеристиками небольшого тома, хорошая ширина полосы частот, главные электрические характеристики. СМА наиболее широко используемые коаксиловые разъемы рф в различных полях связи микроволны и измеряющего прибора микроволны. Соединитель высокой эффективности развитый нашей компанией может достигнуть к 20ГХз.
Спецификация:
| Электрические характеристики | |||
| Импеданс | 50Ω | ||
| Диапазон изменения частот | Соединитесь с кабелем ДК~12.4ГХз сольф | ||
| Соединитесь с полужестким кабелем ДК~18ГХз | |||
| Расклассифицированное напряжение тока | 335ВРМС | ||
| Напряжени тока-сопротивление Диелектрикс | 1000ВРМС | ||
| Сопротивление изоляции | ≥5000МΩ | ||
| Разбивочное сопротивление | Центральный проводник | ≤3.0мΩ | |
| Наружный проводник | ≤2.0мΩ | ||
| ВСВР | ≤1.3 | ||
| Материальные & механические характеристики | |||
| Центральный проводник | Мужчина | Латунное покрытое золото | |
| Женский | Покрытое золото сн-П бронзовое | ||
| Эластичный контакт | Покрытый никель бронзы бериллия | ||
| Раковина и другие части металла | Латунный покрытый никель | ||
| Нержавеющая запассивированность | |||
| Гофрируя рукав | Латунный покрытый никель | ||
| Изоляторы | ПТФЭ | ||
| Кольцо запечатывания | Силиконовая резина | ||
| Стойкость | 500 циклов | ||
| Затягивать вращающий момент соединения | 0.79-1.13Н .м | ||

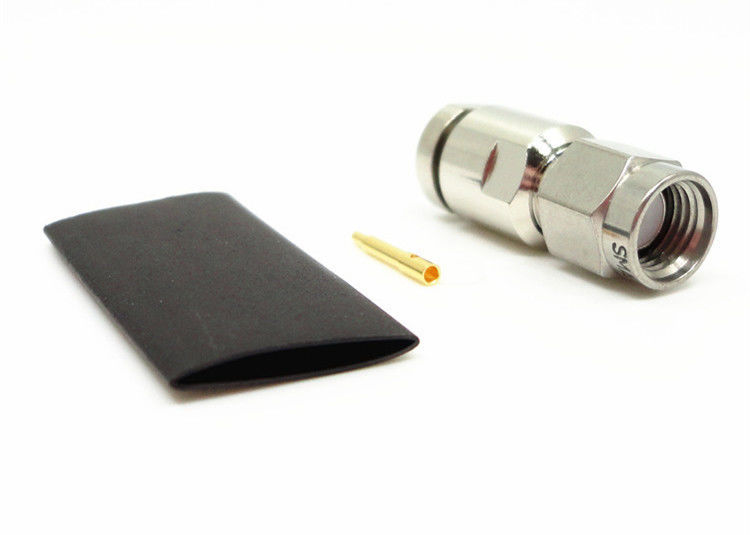

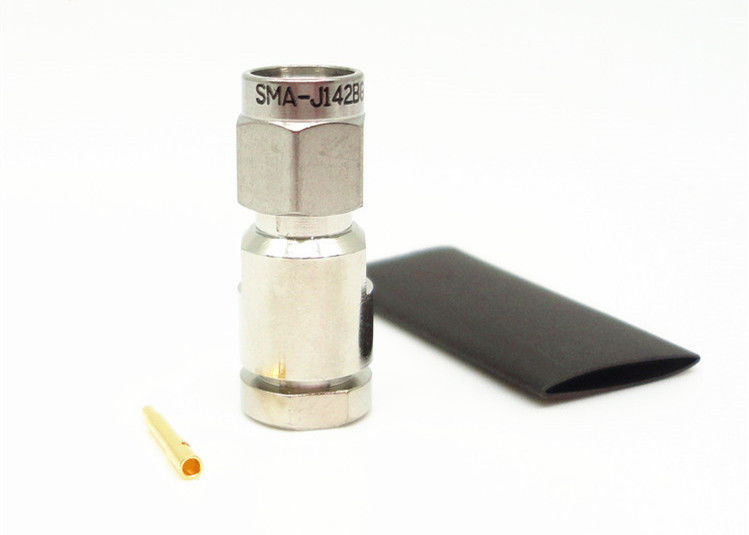

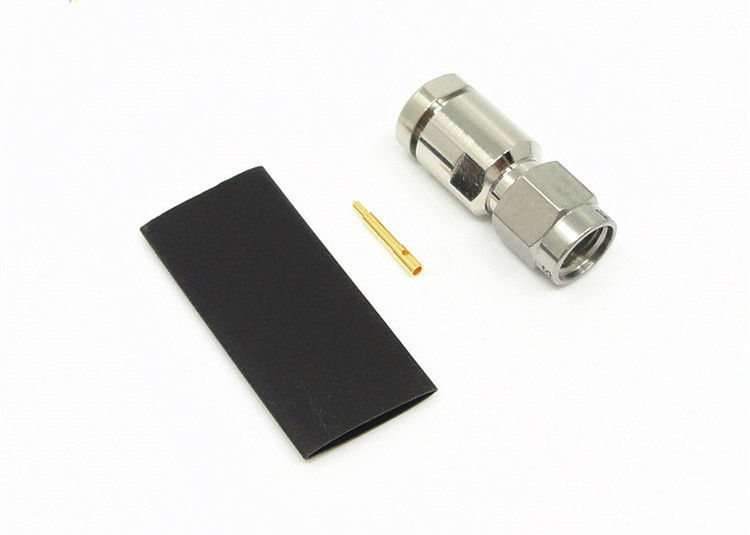

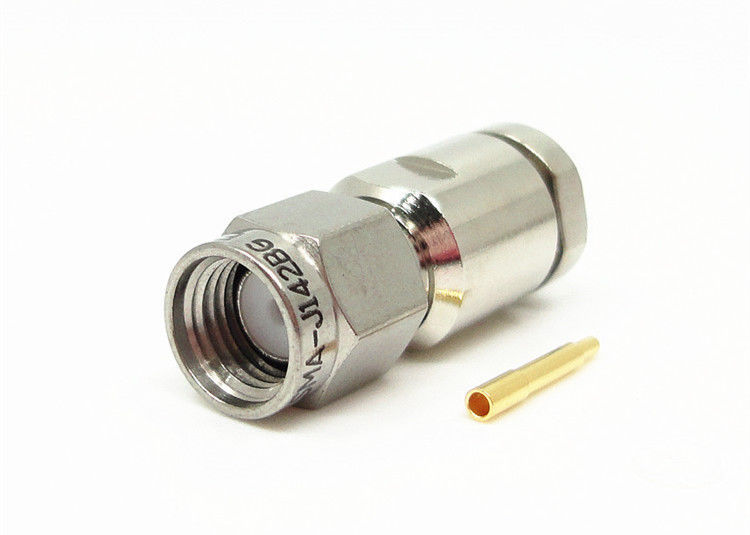

Деталь продукта:
Особенности:
1, соединители СМА РФ доступные внутри быстрые соединяется, нажим-на или стандартный интерфейс, прямой, версии 90 градусов, так же, как перегородка, или 4 конфигурации панели отверстия
2, соединитель СМА РФ высококачественные и быстрые комбинации просто привинчивать 2 соединителя совместно, без паять или необходимы гофрировать
3, электрические соединители СМА широко использованы для микроволны, антенн и инструментирования етк испытания
4, соединитель СМА РФ коаксиловые разъемы РФ продевать нитку-соединения с миниатюрным диапазоном изменения частот размера, вибраци-защитных и широких до 18 ГХз (наших соединителей СМА РФ может быть 20ГХз)
Применение:
* броадбанд
* инструментирование
* антенны
* телекоммуникации
* воздушно-космическое пространство
* броадбанд
* инструментирование
* фазированный - антенны массива
* радиосвязи
* соединение Доск-к-доски
Продукт Каталоге:
| Переходник РФ |
| Соединитель СМА/ССМА РФ |
| Соединитель СМП/ССМП РФ |
| Соединитель ТНК РФ |
| Н печатает соединитель РФ |
| Соединитель МКС/ММКС РФ |
| Соединители волны БНК РФ КоннекторМиллиметер (2.4мм, 2.92мм) |
| Сборки кабеля РФ |
| Волновод к коаксиальному переходнику |
| герметические затворы Стекл-к-металла |
| Соединитель серии ДЖ30ДЖ |
| Соединения микроволны роторные |
ПРИМЕЧАНИЕ:
Мы имеем над 10 000 типами продуктов соединения ((ект БНК, ТНК, МКС, ММКС, СМА, ССМА, СМБ, ССМБ, БМА, СБМА, СМК, СК, СМП, ССМП.),), если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
