Место происхождения:
Китай
Сертификация:
CE ROHS
Покрытый золотом коаксиловый разъем РФ держателя ПКБ мужской штепсельной вилки СМА прямой гофрируя
Серия СМА виды мини, высокочастотного коаксилового разъема РФ, она превращалась и производилась согласно МИЛ-К-39012. С характеристиками небольшого тома, хорошая ширина полосы частот, главные электрические характеристики. СМА наиболее широко используемые коаксиловые разъемы рф в различных полях связи микроволны и измеряющего прибора микроволны. Соединитель высокой эффективности развитый нашей компанией может достигнуть к 20ГХз.
Спецификация:
| Электрические характеристики | |||
| Импеданс | 50Ω | ||
| Диапазон изменения частот | Соединитесь с кабелем ДК~12.4ГХз сольф | ||
| Соединитесь с полужестким кабелем ДК~18ГХз | |||
| Расклассифицированное напряжение тока | 335ВРМС | ||
| Напряжени тока-сопротивление Диелектрикс | 1000ВРМС | ||
| Сопротивление изоляции | ≥5000МΩ | ||
| Разбивочное сопротивление | Центральный проводник | ≤3.0мΩ | |
| Наружный проводник | ≤2.0мΩ | ||
| ВСВР | ≤1.3 | ||
| Материальные & механические характеристики | |||
| Центральный проводник | Мужчина | Латунное покрытое золото | |
| Женский | Покрытое золото сн-П бронзовое | ||
| Эластичный контакт | Покрытый никель бронзы бериллия | ||
| Раковина и другие части металла | Латунный покрытый никель | ||
| Нержавеющая запассивированность | |||
| Гофрируя рукав | Латунный покрытый никель | ||
| Изоляторы | ПТФЭ | ||
| Кольцо запечатывания | Силиконовая резина | ||
| Стойкость | 500 циклов | ||
| Затягивать вращающий момент соединения | 0.79-1.13Н .м | ||
| Рабочая температура | -45 к +125Дег к | ||

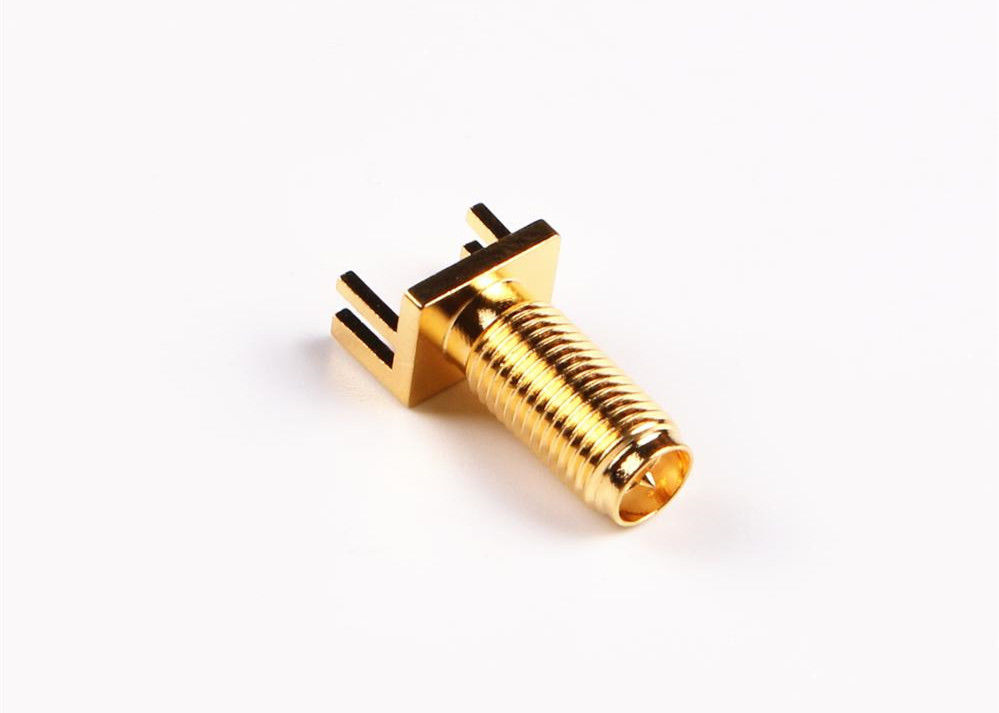

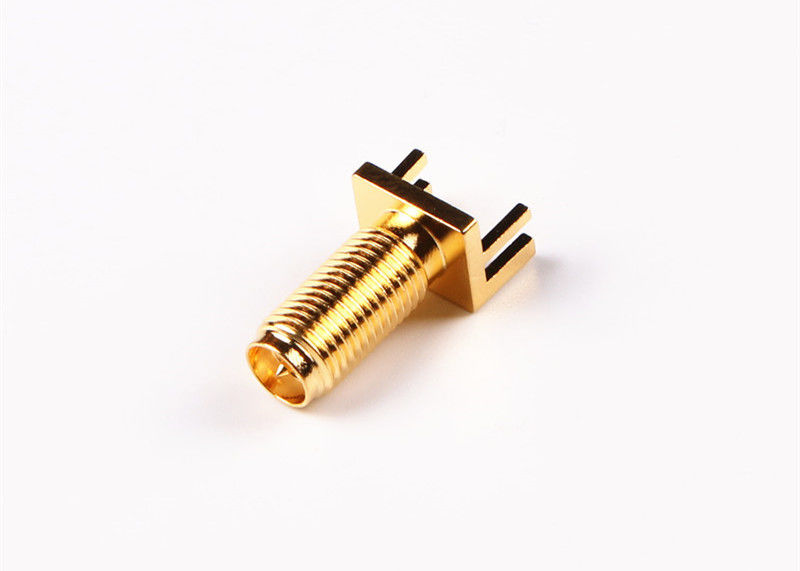

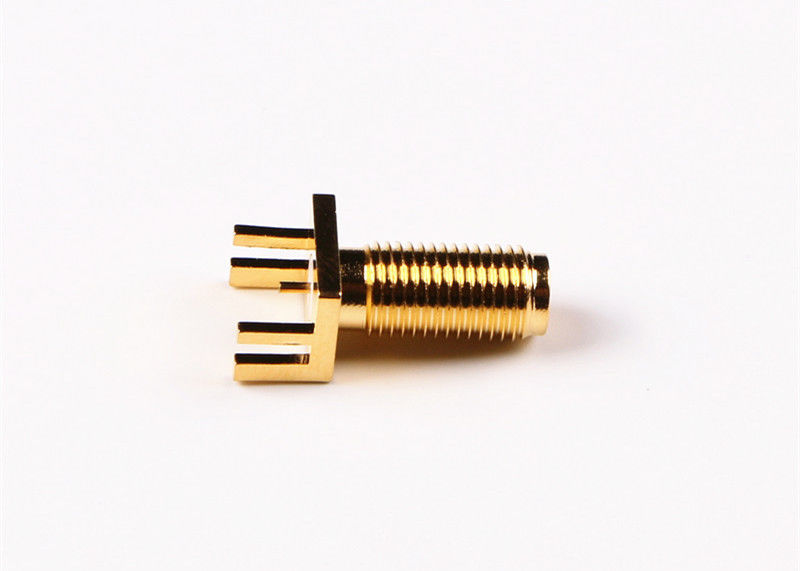

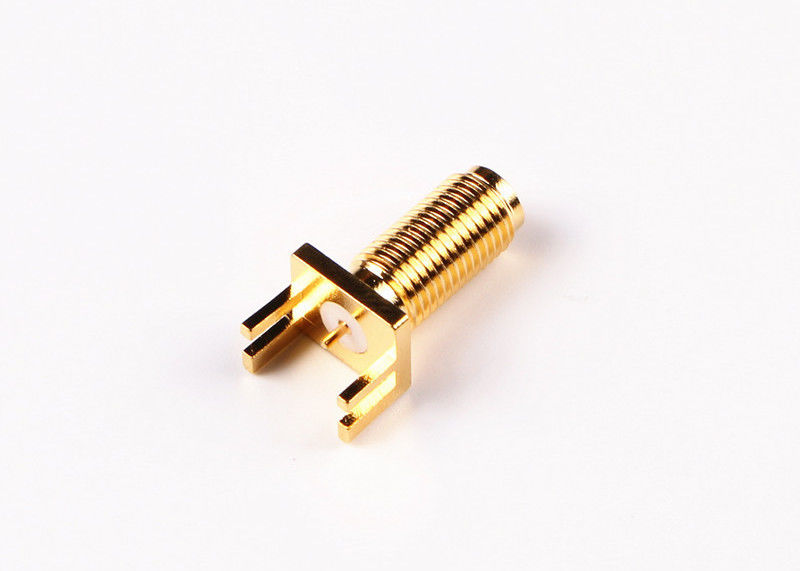

Деталь Проодукт:
Особенности:
1, соединители СМА РФ доступные внутри быстрые соединяется, нажим-на или стандартный интерфейс, прямой, версии 90 градусов, так же, как перегородка, или 4 конфигурации панели отверстия.
2, соединитель СМА РФ высококачественные и быстрые комбинации просто привинчивать 2 соединителя совместно, без паять или необходимы гофрировать.
3, электрические соединители СМА широко использованы для микроволны, антенн и инструментирования етк испытания.
4, соединитель СМА РФ коаксиловые разъемы РФ продевать нитку-соединения с миниатюрным диапазоном изменения частот размера, вибраци-защитных и широких до 18 ГХз (наших соединителей СМА РФ может быть 20ГХз).
Применение:
* броадбанд
* инструментирование
* антенны
* телекоммуникации
* воздушно-космическое пространство
* броадбанд
* инструментирование
* фазированный - антенны массива
* радиосвязи
* соединение Доск-к-доски
Продукт Каталоге:
| Переходник РФ |
| Соединитель СМА/ССМА РФ |
| Соединитель СМП/ССМП РФ |
| Соединитель ТНК РФ |
| Н печатает соединитель РФ |
| Соединитель МКС/ММКС РФ |
| Соединители волны БНК РФ КоннекторМиллиметер (2.4мм, 2.92мм) |
| Сборки кабеля РФ |
| Волновод к коаксиальному переходнику |
| герметические затворы Стекл-к-металла |
| Соединитель серии ДЖ30ДЖ |
| Соединения микроволны роторные |
ПРИМЕЧАНИЕ:
Мы имеем над 4000 типами продуктов соединения, если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
