Место происхождения:
Китай
Сертификация:
CE ROHS

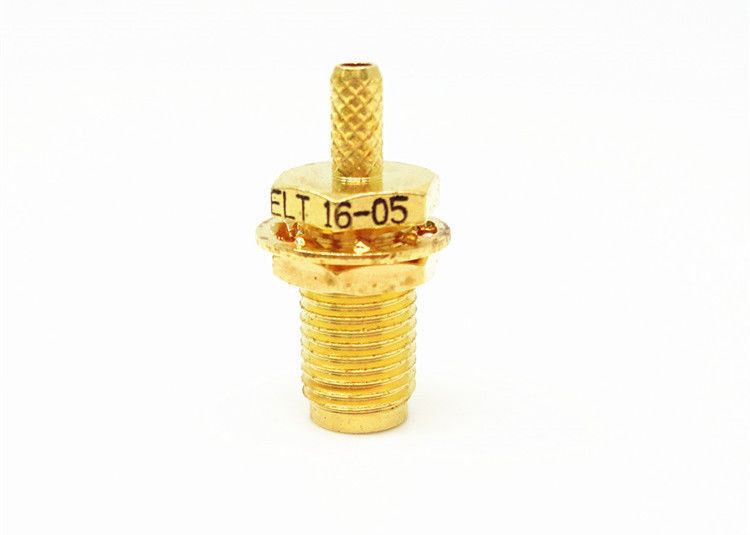

Высококачественная женская штепсельная розетка SMA Джек прямая паяет коаксиловый разъем RF
Серия SMA виды мини, высокочастотного коаксилового разъема RF, она превращалась и производилась согласно MIL-C-39012. С характеристиками небольшого тома, хорошая ширина полосы частот, главные электрические характеристики. SMA большая часть широко использовало коаксиловые разъемы rf в различных полях связи микроволны и измеряющего прибора микроволны. Соединитель высокой эффективности развитый нашей компанией может достигнуть к 20GHz.
Спецификация:
| Электрические характеристики | |||
| Импеданс | 50Ω | ||
| Диапазон изменения частот | Соединитесь с кабелем DC~12.4GHz solf | ||
| Соединитесь с полужестким кабелем DC~18GHz | |||
| Расклассифицированное напряжение тока | 335VRMS | ||
| Напряжени тока-сопротивление Dielectrics | 1000VRMS | ||
| Сопротивление изоляции | ≥5000MΩ | ||
| Разбивочное сопротивление | Центральный проводник | ≤3.0mΩ | |
| Наружный проводник | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Материальные & механические характеристики | |||
| Центральный проводник | Мужчина | Латунное покрытое золото | |
| Женщина | Золото sn-P бронзовое покрыло | ||
| Эластичный контакт | Никель бронзы бериллия покрыл | ||
| Раковина и другие части металла | Латунный покрытый никель | ||
| Нержавеющая запассивированность | |||
| Гофрируя рукав | Латунный покрытый никель | ||
| Изоляторы | PTFE | ||
| Кольцо запечатывания | Силиконовая резина | ||
| Стойкость | 500 циклов | ||
| Затягивать вращающий момент соединения | 0.79-1.13N .m | ||
Экологическая спецификация:
| Рабочая температура | -40 к +85Deg c |

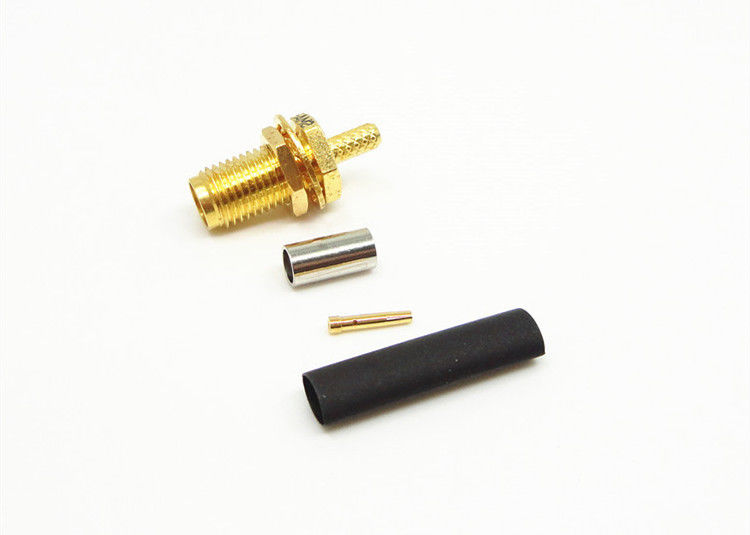

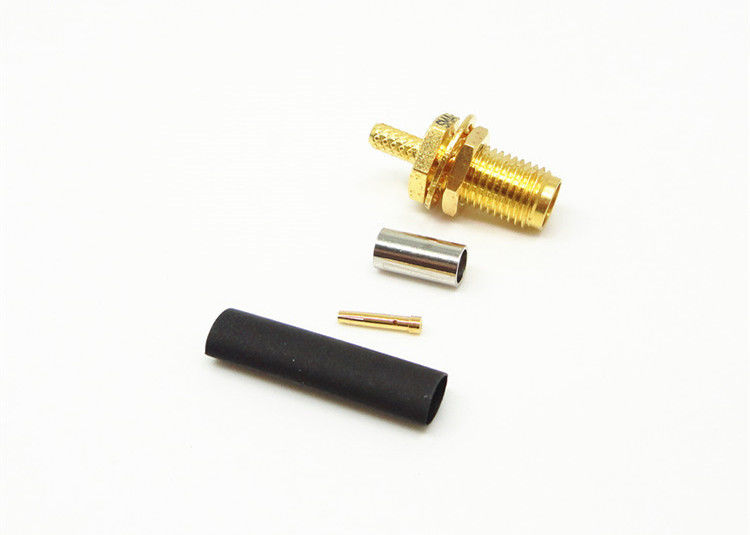

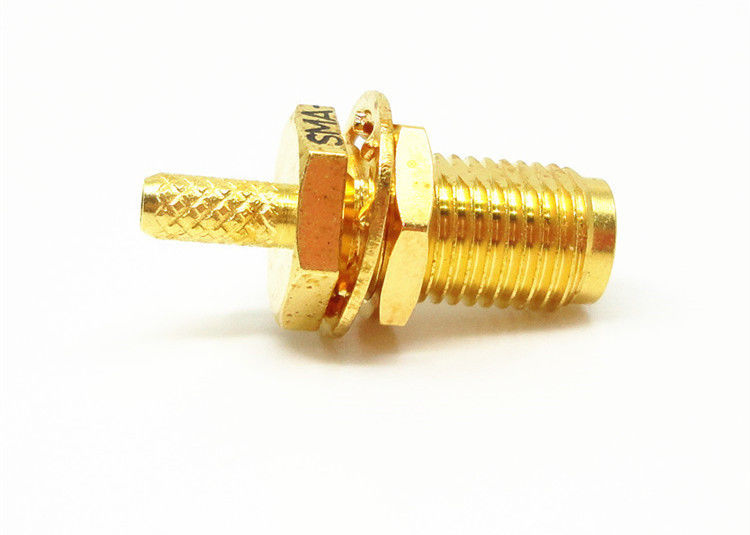

Деталь продукта:
Особенности:
1, соединители SMA RF доступно в быстро соединиться, нажим-на или стандартный интерфейс, прямой, версии 90 градусов, так же, как перегородка, или 4 конфигурации панели отверстия
2, соединитель SMA RF высококачественные и быстрые комбинации просто привинчивать 2 соединителя совместно, без паять или необходимы гофрировать
3, электрические соединители SMA широко использованы для микроволны, антенн и испытывая инструментирования etc
4, соединитель SMA RF коаксиловые разъемы RF продевать нитку-соединения с миниатюрным диапазоном изменения частот размера, вибраци-защитных и широких до 18 GHz (наши соединители SMA RF может быть 20GHz)
Применение:
* broadband
* инструментирование
* антенны
* телекоммуникации
* воздушно-космическое пространство
* broadband
* инструментирование
* фазированный - антенны массива
* радиосвязи
* соединение Доск-к-доски
Продукт Cataloge:
| Переходник RF |
| Соединитель SMA/SSMA RF |
| Соединитель SMP/SSMP RF |
| Соединитель TNC RF |
| Тип соединитель n RF |
| Соединитель MCX/MMCX RF |
| Соединители волны BNC RF ConnectorMillimeter (2.4mm, 2.92mm) |
| Сборки кабеля RF |
| Волновод к коаксиальному переходнику |
| герметические затворы Стекл-к-металла |
| Соединитель серии J30J |
| Микроволна роторная соединяет |
ПРИМЕЧАНИЕ: Мы имеем над 4000 типами продуктов соединения, если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
