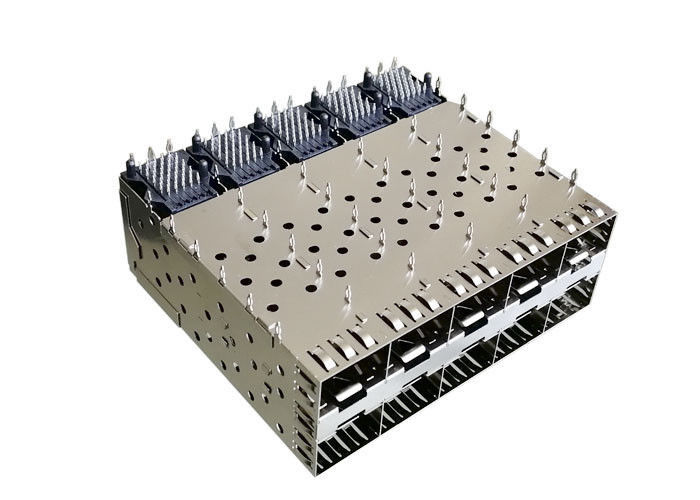

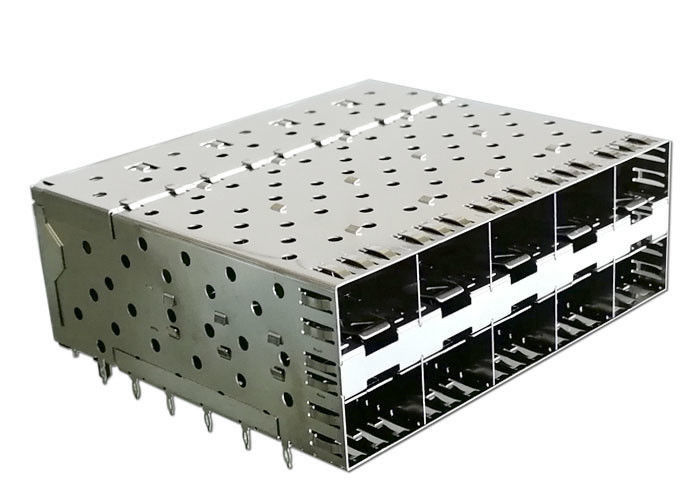

2 кс 5 штабелированный случай СФП с интегрированным разъемом на стыке с весной пальца ЭМИ

Соединитель 2 кс 5 клетки СФП штабелировал клетку СФП с интегрированным разъемом на стыке с весной пальца ЭМИ

НАШ предлагает свою клетку для приемопередатчиков (SFP) небольшого форм-фактора Плугабле с самым твердым механическим дизайном доступным на рынке. Клетка конструирована для применений пригонки прессы для уменьшения высокообъемного усилия производства. Внешне изогнутые контактные пружины шатона и цельная конструкция увеличивают представление ЭМИ.

Дизайн СФП более компактен чем СФП, С2, ЭСНПАК, стоил также ниже, он будет больше и больше популярным в полях сети и радиосвязей которым нужна более высокая скорость передачи и более длинная дальность передачи;

1. обслуживание изготовления на заказ

• Поддержка для того чтобы сделать интегрированный соединитель СФП с клетками ЭМИ, изолированный соединитель СФП, или изолированные клетки СФП
• Клетка СФП может быть с 1 структурой кс н спаренной, или 2 кс н штабелировали структуру
• Клетка СФП может быть с различным отверстием тепловыделения
• Клетка СФП может быть с светлыми трубами или снаружи, построенный в или на верхней части или кнопке клетки
• Клетка СФП может быть с теплоотводом или снаружи, и теплоотводом с различным стилем
• Клетка СФП может быть с весной пальца ЭМИ или эластомерным набивкой
• Различный тип держателя, столб пригонки прессы или припоя и длину Пин можно подгонять

2. Особенности

• Доступный с клетками одиночных или мульти-порта (держателя панели)

• Удобный набор с соединителем КСФП28 и клеткой

• дизайн ноги 3Д для улучшенного удерживания и контакта пресс-пригонки для хостинга отверстий доски

• Цельный, конструкция нержавеющей стали

• Низкий дизайн через пальцы весны створки-назад – отсутствие отверстий излучения для радиации, который нужно пройти до конца

• Увеличенные весны пинком-вне приемопередатчика

• Простые и быстрые установка/удаление

• Хозяйничайте не поврежденные отверстия доски когда клетка извлечется

• Ответные части с приемопередатчиками КСФП28

• Соединители и клетка доступные

• руководства припоя Пресс-пригонки или через-отверстия на клетках

• Доступный индивидуально или как набор (серии СФПК)

• Окна передачи тепла на всех поверхностях клетки СФП

• Планы доски хозяина поддержек МСА уступчивые и дизайны приемопередатчика

3. структура соединителя СФП + клетки (47006-11М321):

• Клетка Стамплед и сформированная клетка металла, с отверстием тепловыделения;
• Без светлых труб, смогите быть подгоняно по мере необходимости
• Без теплоотвода, смогите быть подгоняно по мере необходимости
• С весной пальца ЭМИ, снабдите лучший ЭМИ защищая шатон
• Тип держателя пригонки прессы, можно подгонять по мере необходимости
• Материал клетки: Медный сплав
• С штырем 20 интегрированный соединитель
• Клетка: Медный сплав 0,25 мм
• Материал снабжения жилищем соединителя цвет заполненный стеклом термопластиковый черный, УЛ940 - в
• Терминал соединителя: Бронза светомассы
• Финиш: Золото терминалов покрытое площадью контакта
• Олово припоя покрытое районом терминала
• 2 кс 1 множественных соединителя клетки СФП порта, с интегрированным соединителем СФП
• Длина СФП + клетки: 63,25 мм
• Ширина СФП + клетки: 71,5 мм
• Высота СФП + клетки: 25,0 мм
• Длина пригнанного штифта СФП + прессы: 3,05 мм

4. СФП ПЛЮС применения клеток:

• Сетевое оборудование
• Маршрутизатор/переключатель
• Данные/сообщения
• Лидирующие серверы
• Сеть
• Канал волокна и локальные сети гигабита
• Серверы
• Хранение
• Радиосвязи
• Переключатели
• Оборудование радиосвязей

Это нет окончательного списка применений для этого продукта. Оно представляет некоторые из более общих польз.

5.

Главные особенности и преимущества, представление и гибкость:

Тепловыделение:

Наши термально увеличенные решения предлагают лучше передн-к-назад и задом наперед воздушный поток через клетки, обеспечивая лучшее тепловыделение для представления индустрии ведущего термального.

Качество сигнала:

Увеличить качество сигнала, фокусы портфолио СФП на зоне плиты для держания арматуры для уменьшения ЭМИ и для избежания ухудшения представления цепи и для обеспечения соответствия к стандартам. Продукты предложены и в версиях весны ЭМИ и набивки ЭМИ эластомерных для того чтобы соотвествовать системы клиента.

6. Чертеж Мечникал

Вы можете знать детали Деменсионс от следующего чертежа
