Место происхождения:
Китай
Сертификация:
CE ROHS

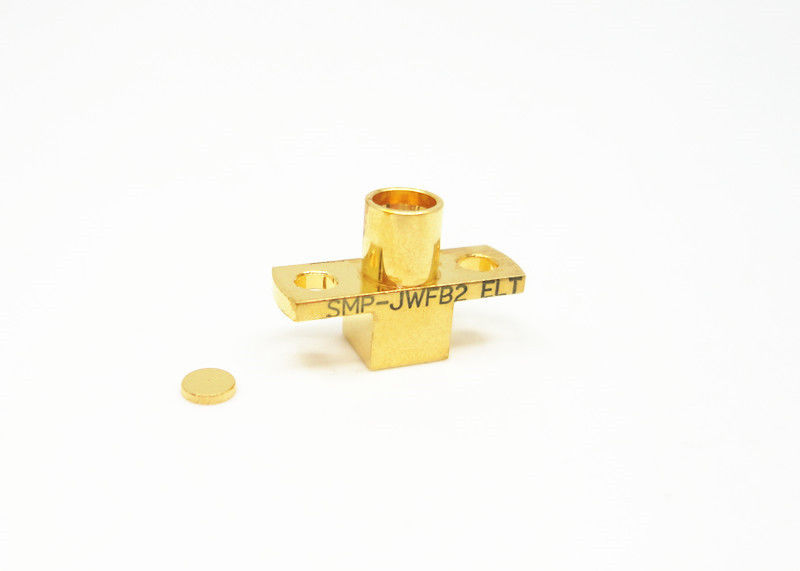

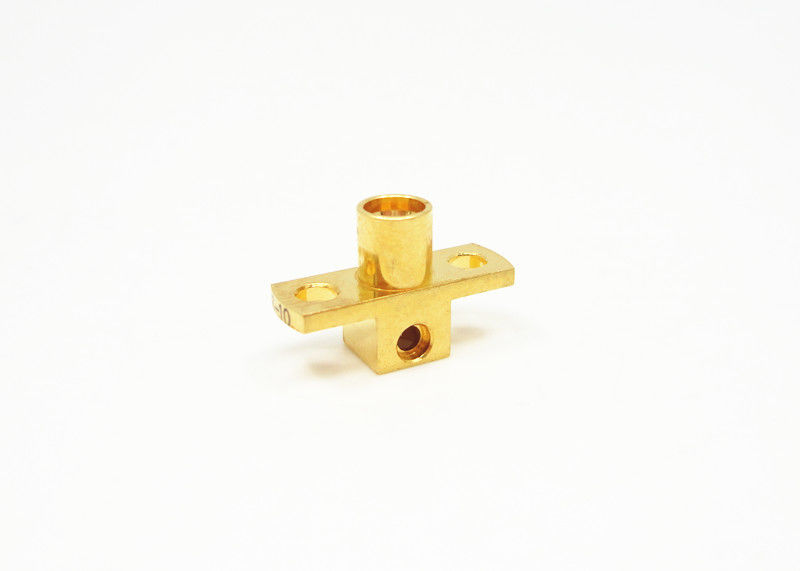

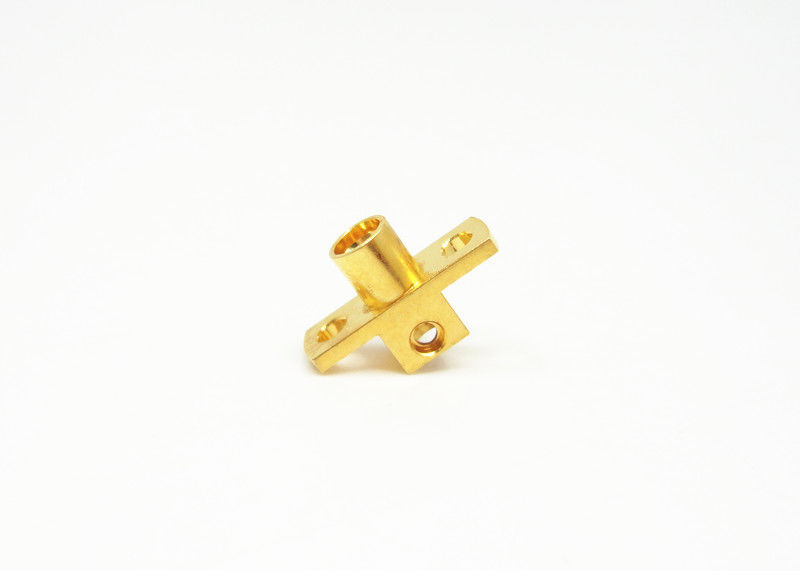

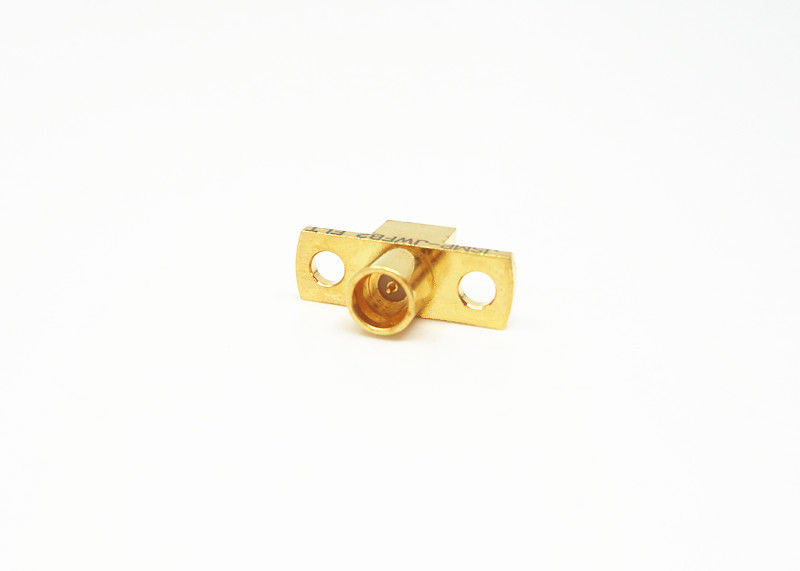

Соединитель СМП РФ рода держателя фланца 2 отверстий женский прямоугольный
СМП сминятуре нажим-на или коаксиловый разъем РФ щелчкового соединения, который имеет характеры небольшого размера, легковеса, превосходного сейсмического представления, и широко работая броадбанд, етк. своя равочая частота до 30ГХз, и штепсельной вилки имеет защелку 3 интерфейсов форм-полную, ограниченную защелку и ровную скважину (включая с тормозить). Держатель ПКБ, держатель кабеля и последовательно переходники обеспечивает решение соединения для доск-к-доски, слепой ответной части и применений шкаф-и-панели пока поддерживающ плотность пакета. Применитесь для ситуации установки с требованием интенсивного высокой надежности модульное.
Спецификация
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон изменения частот | ДК~40ГХз | |
| Расклассифицированное напряжение тока | 170ВРМС* | |
| Сопротивление изоляции | ≥2000МΩ | |
| Напряжени тока-сопротивление Диелектрикс | 500ВРМС* | |
| Разбивочное сопротивление | Наружный проводник | Нормал≤2.5мΩ, Сеалинг≤4мΩ |
| Центральный проводник | Нормал≤6мΩ, Сеалинг≤26мΩ | |
| ВСВР | ≤1.3 | |
| Материальные & механические характеристики | ||
| Центральный проводник | Мужчина | Бронза сн-П, покрытое золото |
| Женский | Бронза бериллия, покрытое золото | |
| Эластичный контакт | Бронза бериллия | Покрытое золото |
| Раковина и другие части металла | Латунная нержавеющая сталь | Запассивированность покрытая золотом |
| Изоляторы | Стекло синтеринг/ПТФЭ/ПЭИ | |
| Герметичный тариф утечки продукта | 1.01325×10-3Па·км3/с | |
Особенности и преимущества
| Покрытое золото |
| Подводн-миниатюрный |
| ДК до 40 ГХз |
| Компактный размер |
| Нажим-на или щелчковое соединение |
| Полная защелка, ограниченная защелка и ровная скважина |
| Соединитель держателя ПКБ & кабеля |
| Мужчина и женское, прямо и прямоугольный выбор |
| Привяжите версии держателя и для гибких и полужестких материалов кабеля |
| Нормальный тип и держатель герметичных, фланца & Поток-в выборе держателя |
Применения
- Военный
- Беспроводной
- Антенны
- Космический
- Широкополосный
- Радиосвязи
- Инструментирование
- Фазированный - антенны массива
- соединение Доск-к-доски
Детальный чертеж
Продукт Каталоге:
| Соединитель серии ДЖ30ДЖ |
| Соединитель СМА/ССМА РФ |
| Соединитель СМП/ССМП РФ |
| Соединитель ТНК РФ |
| Переходник РФ |
| Соединитель МКС/ММКС РФ |
| Соединители волны БНК РФ КоннекторМиллиметер (2.4мм, 2.92мм) |
| Сборки кабеля РФ |
| Волновод к коаксиальному переходнику |
| герметические затворы Стекл-к-металла |
| Н печатает соединитель РФ |
| Соединения микроволны роторные |
Упаковывая детали:
* стандартная коробка экспорта
* согласно требованиям к клиентов
ПРИМЕЧАНИЕ:
Мы имеем над 10 000 типами соединителя СМП, если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
