Место происхождения:
Китай
Сертификация:
CE ROHS

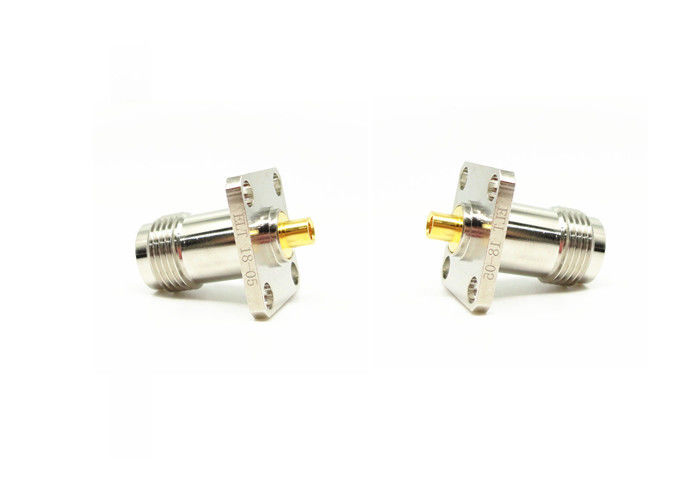

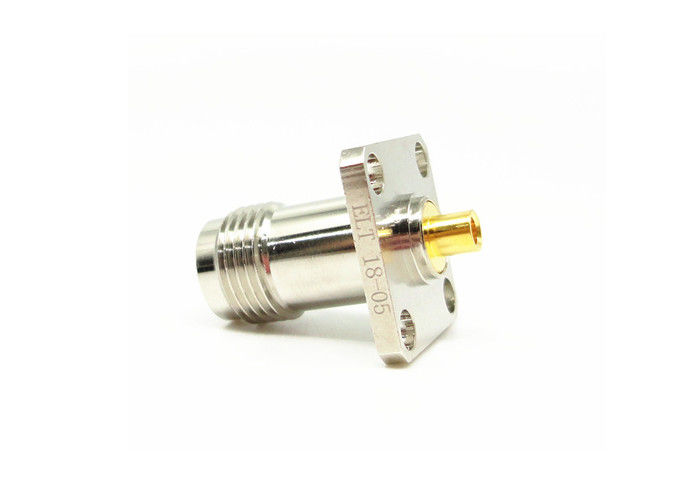

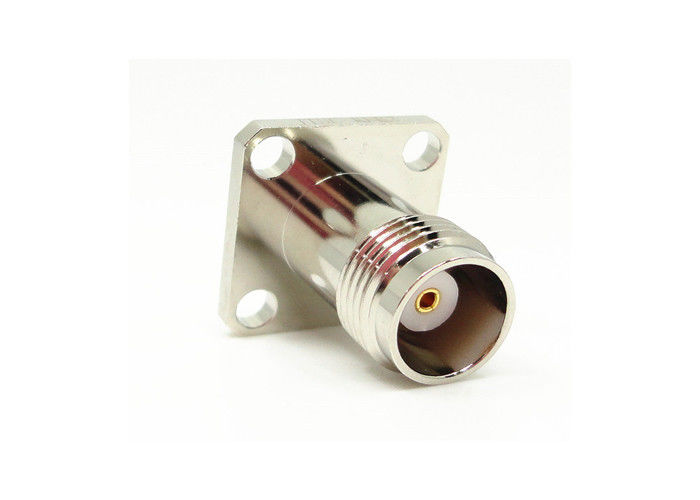

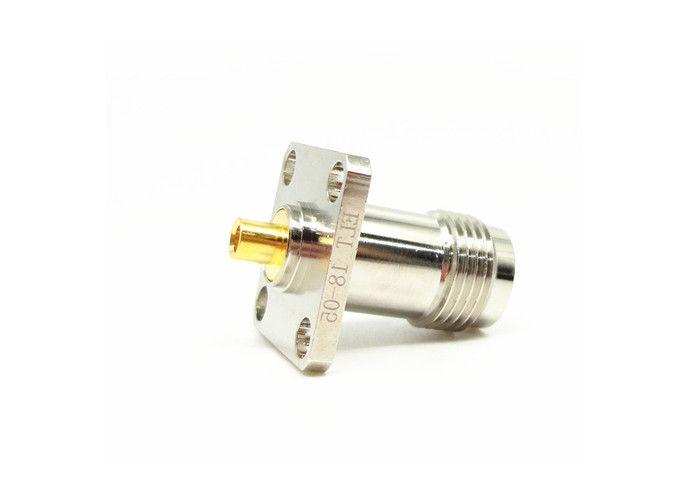

4 гнездовой разъем 50Охм 11ГХз держателя ТНК РФ фланца отверстия для микроволны
Продукт серии ТНК конструирован как продетая нитку версия соединителя БНК, особенности соединителей ТНК РФ винтовые нарезы для соединителей матинг.ТНК миниатюрные, продетые нитку водоустойчивые блоки с постоянн импедансом 50охм, работая от ДК-11гхЗ, там 2 типа соединителей ТНК: стандартный и обратный соединитель низкой цены полариты.тесе типично использует умирает бросание и отлитые в форму компоненты. Пока представление не будет равно к промышленным или военным продуктам ранга, эти соединители идеальны для пользы на разнообразие коммерческих применениях. Широко использованный для соединений антенны, ТНК имеют много применений в авионике, обороне, сообщениях и общих промышленных рынках. Обратная полярность и 75 омов ТНК также доступны.
Спецификация
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон изменения частот
|
ДК~4ГХз
|
|||
|
Расклассифицированное напряжение тока
|
2500ВРМС (максимальный уровень моря)
|
|||
|
Напряжени тока-сопротивление Диелектрикс
|
750ВРМС (максимальный уровень моря)
|
|||
|
Сопротивление изоляции
|
≥2000МΩ
|
|||
|
Контактное сопротивление
|
Наружный проводник
|
≤6мΩ
|
||
|
Центральный проводник
|
≤1.5мΩ
|
|||
|
ВСМР
|
≤1.3
|
|||
| Проектно-конструкторский стандарт | ИЭК 60169-17 |
| РоХС уступчивое | Да |
| Прекращение контакта центра | Кримп |
| Наружное прекращение контакта | Кримп |
| Сопрягая циклы | 500Сиклес |
| Удерживание контакта | минута 10Н |
| Удерживание кабеля | минута 100Н |
| Сопрягая сила | 13.6Н максимальное |
| Расцеплять силу | 13.6Н максимальное |
Применение:
* клетчатые мобильные телефоны
* инструментирование
* базовая станция
* сеть
* радиолокатор
* радиосвязи
Детальный чертеж
Особенности:
1, соединитель РФ серии ТНК электронный конструировано как продетая нитку версия соединителя БНК.
2, соединители ТНК РФ отличают винтовыми нарезами для сопрягать. Соединители РФ ТНК миниатюрные, продетые нитку водоустойчивые блоки с постоянн импедансом 50охм, работая фромДК-11гхз
3, там 2 типа соединителей ТНК: стандартная и обратная полярность
4, этот соединитель РФ фабрики поставщика фарфора низкой цены типично используют умирают бросание и отлитые в форму компоненты.
5, пока представление не будет равно к промышленным или военным продуктам ранга, эти соединители кримп РФ идеально для пользы на разнообразие коммерческих применениях
6, продукты серии ТНК вид вхорл присоединяясь, оно имеют ширину работы часто, присоединяются к надежному.
ПРИМЕЧАНИЕ:
Мы имеем над 10 000 типами соединителя ТНК, если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
