Место происхождения:
Китай
Сертификация:
CE ROHS
Серия СМА виды мини, высокочастотного коаксилового разъема РФ, его превращалась и производилась согласно МИЛ-К-39012 КО. элиты Сианя электронным промышленным, Лтд. С характеристиками небольшого тома, хорошая ширина полосы частот, главные электрические характеристики. Это наиболее широко используемые коаксиловые разъемы рф в различных полях связи микроволны и измеряющего прибора микроволны. Соединитель высокой эффективности развитый нашей компанией может достигнуть к 20ГХз.
Спецификация:
| Электрические характеристики | |||
| Импеданс | 50Ω | ||
| Диапазон изменения частот | Соединитесь с кабелем ДК~12.4ГХз сольф | ||
| Соединитесь с полужестким кабелем ДК~18ГХз | |||
| Расклассифицированное напряжение тока | 335ВРМС* | ||
| Напряжени тока-сопротивление Диелектрикс | 1000ВРМС* | ||
| Сопротивление изоляции | ≥5000МΩ | ||
| Разбивочное сопротивление | Центральный проводник | ≤3.0мΩ | |
| Наружный проводник | ≤2.0мΩ | ||
| ВСВР | ≤1.3 | ||
| Материальные & механические характеристики | |||
| Центральный проводник | Мужчина | Латунное покрытое золото | |
| Женский | Покрытое золото сн-П бронзовое | ||
| Эластичный контакт | Покрытый никель бронзы бериллия | ||
| Раковина и другие части металла | Латунный покрытый никель | ||
| Нержавеющая запассивированность | |||
| Гофрируя рукав | Латунный покрытый никель | ||
| Затягивать вращающий момент соединения | 0.79-1.13Н .м | ||
| Стойкость | 500 циклов | ||
| Кольцо запечатывания | Силиконовая резина | ||
| Изоляторы | ПТФЭ | ||
Преимущества:
1. Соединитель СМА РФ высококачественные и быстрые комбинации просто привинчивать 2 соединителя совместно, без паять или необходим гофрировать
2. Электрические соединители СМА широко использованы для микроволны, антенн и инструментирования етк испытания
3. Соединитель СМА РФ коаксиловые разъемы РФ продевать нитку-соединения с миниатюрным диапазоном изменения частот размера, вибраци-защитных и широких до 18 ГХз
4. Соединители СМА РФ доступные внутри быстрые соединяются, нажим-на или стандартный интерфейс, прямой, версии 90 градусов, так же, как перегородка, или 4 конфигурации панели отверстия
Применение:
*Нетворк
*Радар
*Аутомотиве
*Сатком
*Компутер/ЛАНс
*Броадбанд
*Инструментатион
* фазированный - антенны массива
*Телекоммуникатионс
*Аероспасе
соединение *Боард-то-боард

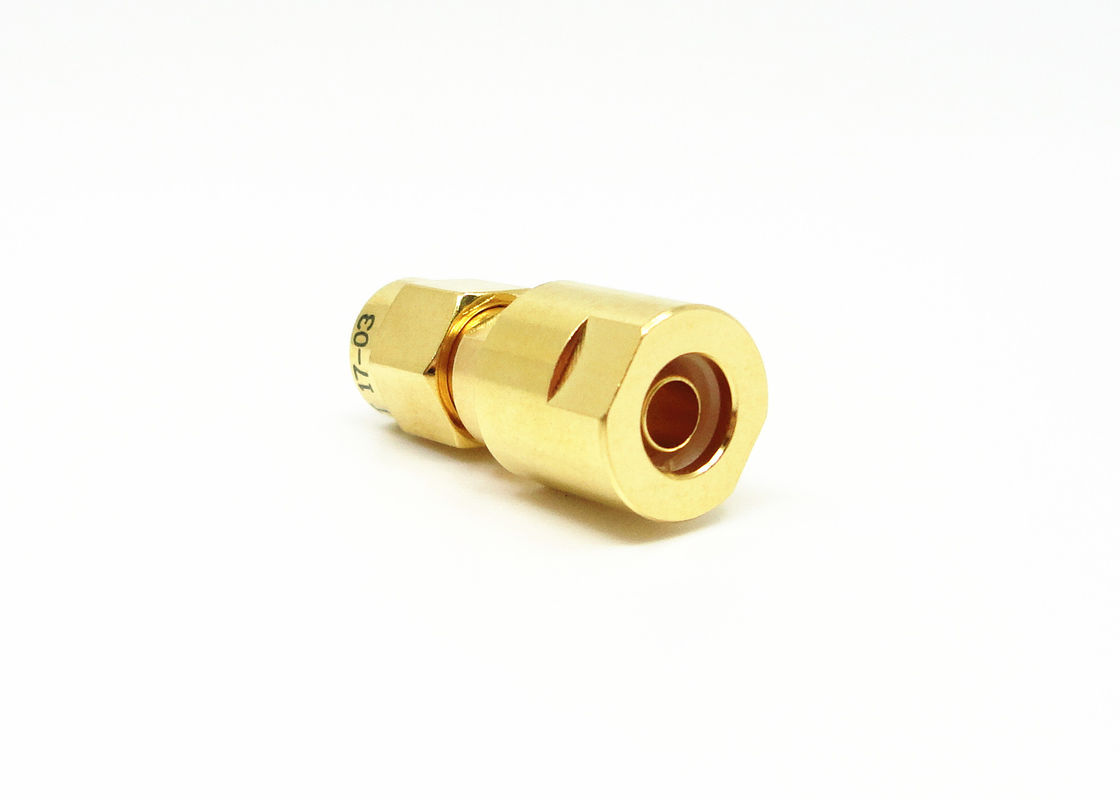

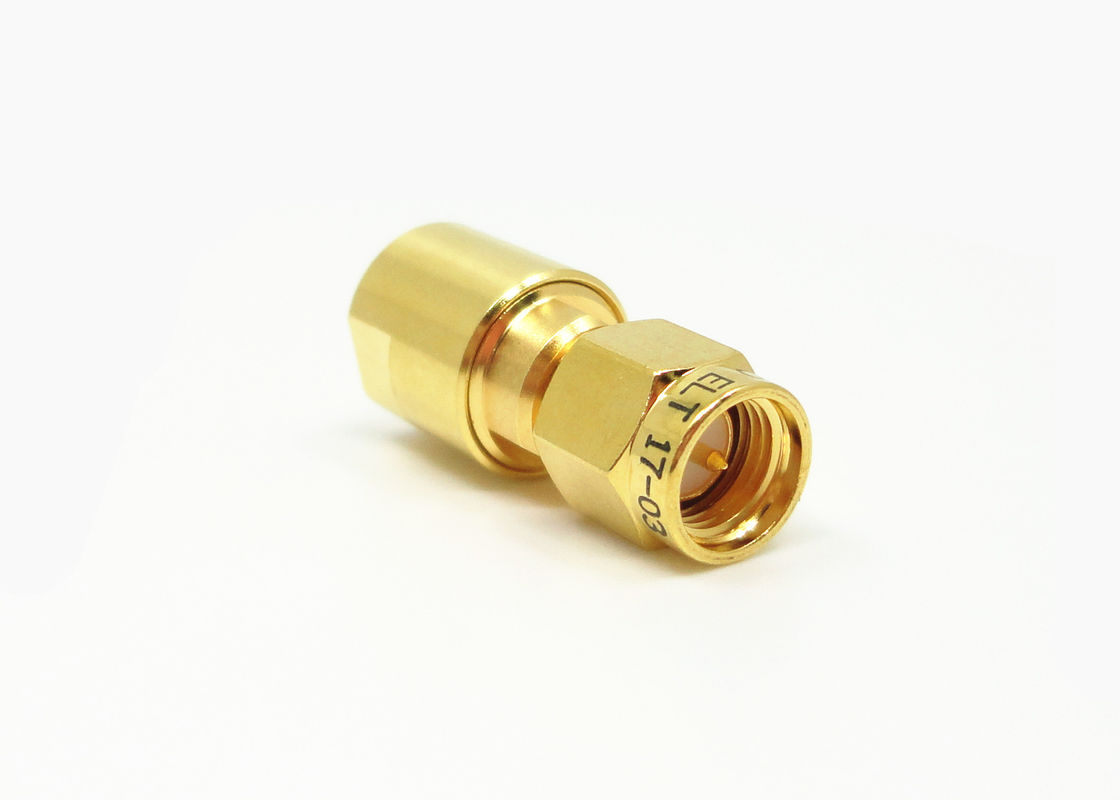

Детальные изображения:
| Модель нет. | Описание | Длина (мм) | Тип кабеля |

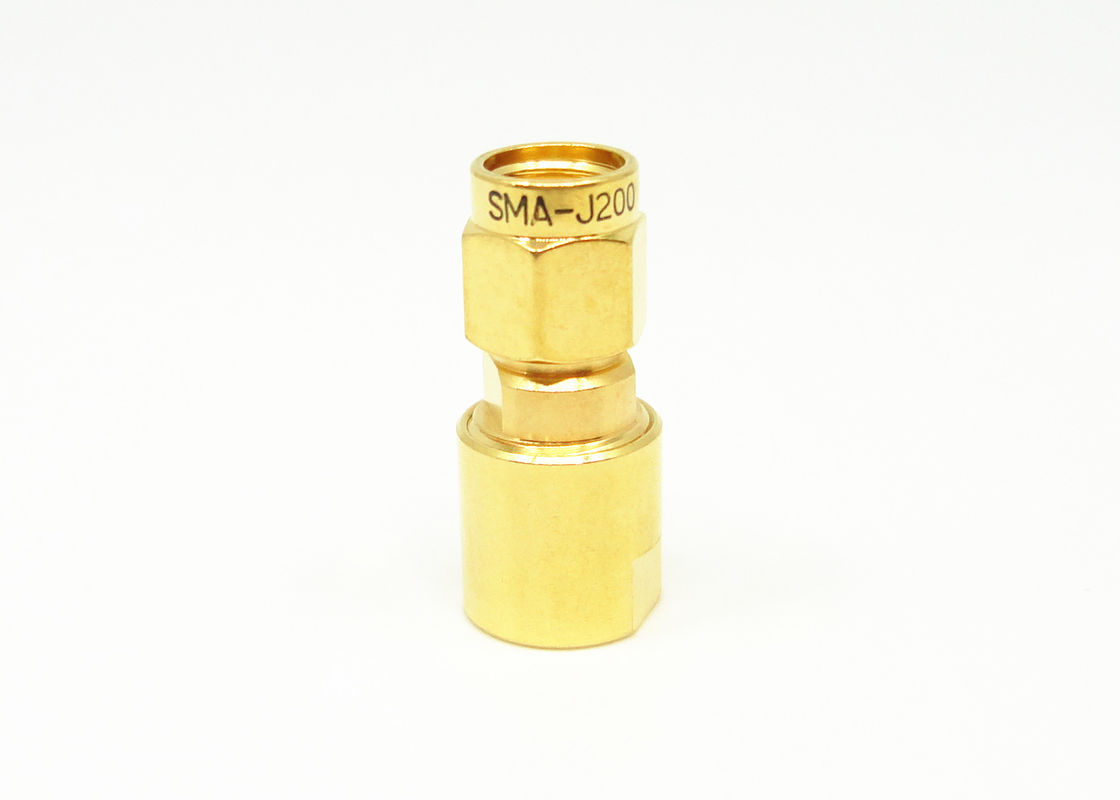

| СМА-ДЖ200 | Соединитель СМАмале для кабеля ЛМР200 | 23 | ЛМР200 |
| СМА-ДЖ416Г | Разъем-вилка нержавеющей стали СМА для кабеля МФ147 | 22,2 | МФ147Б |
| СМА-417Г | Разъем-вилка нержавеющей стали СМА для кабеля КСН3499 | 24,2 | КСН3499 |
Упаковывая детали:
* стандартная коробка экспорта
* согласно требованиям к клиентов
ПРИМЕЧАНИЕ:
Мы имеем над 10 000 типами соединителя, если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
