Место происхождения:
Китай
Сертификация:
CE ROHS
Серия СМА виды мини, высокочастотного коаксилового разъема РФ, его превращалась и производилась согласно МИЛ-К-39012 КО. элиты Сианя электронным промышленным, Лтд. С характеристиками небольшого тома, хорошая ширина полосы частот, главные электрические характеристики. Это наиболее широко используемые коаксиловые разъемы рф в различных полях связи микроволны и измеряющего прибора микроволны. Соединитель высокой эффективности развитый нашей компанией может достигнуть к 20ГХз.
Спецификация:
| Электрические характеристики | |||
| Импеданс | 50Ω | ||
| Диапазон изменения частот | Соединитесь с кабелем ДК~12.4ГХз сольф | ||
| Соединитесь с полужестким кабелем ДК~18ГХз | |||
| Расклассифицированное напряжение тока | 335ВРМС* | ||
| Напряжени тока-сопротивление Диелектрикс | 1000ВРМС* | ||
| Сопротивление изоляции | ≥5000МΩ | ||
| Разбивочное сопротивление | Центральный проводник | ≤3.0мΩ | |
| Наружный проводник | ≤2.0мΩ | ||
| ВСВР | ≤1.3 | ||
| Материальные & механические характеристики | |||
| Центральный проводник | Мужчина | Латунное покрытое золото | |
| Женский | Покрытое золото сн-П бронзовое | ||
| Эластичный контакт | Покрытый никель бронзы бериллия | ||
| Раковина и другие части металла | Латунный покрытый никель | ||
| Нержавеющая запассивированность | |||
| Гофрируя рукав | Латунный покрытый никель | ||
| Затягивать вращающий момент соединения | 0.79-1.13Н .м | ||
| Стойкость | 500 циклов | ||
| Кольцо запечатывания | Силиконовая резина | ||
| Изоляторы | ПТФЭ | ||
Применение:
*Нетворк
*Радар
*Аутомотиве
*Сатком
*Компутер/ЛАНс
*Броадбанд
*Инструментатион
* фазированный - антенны массива
*Телекоммуникатионс
*Аероспасе
соединение *Боард-то-боард

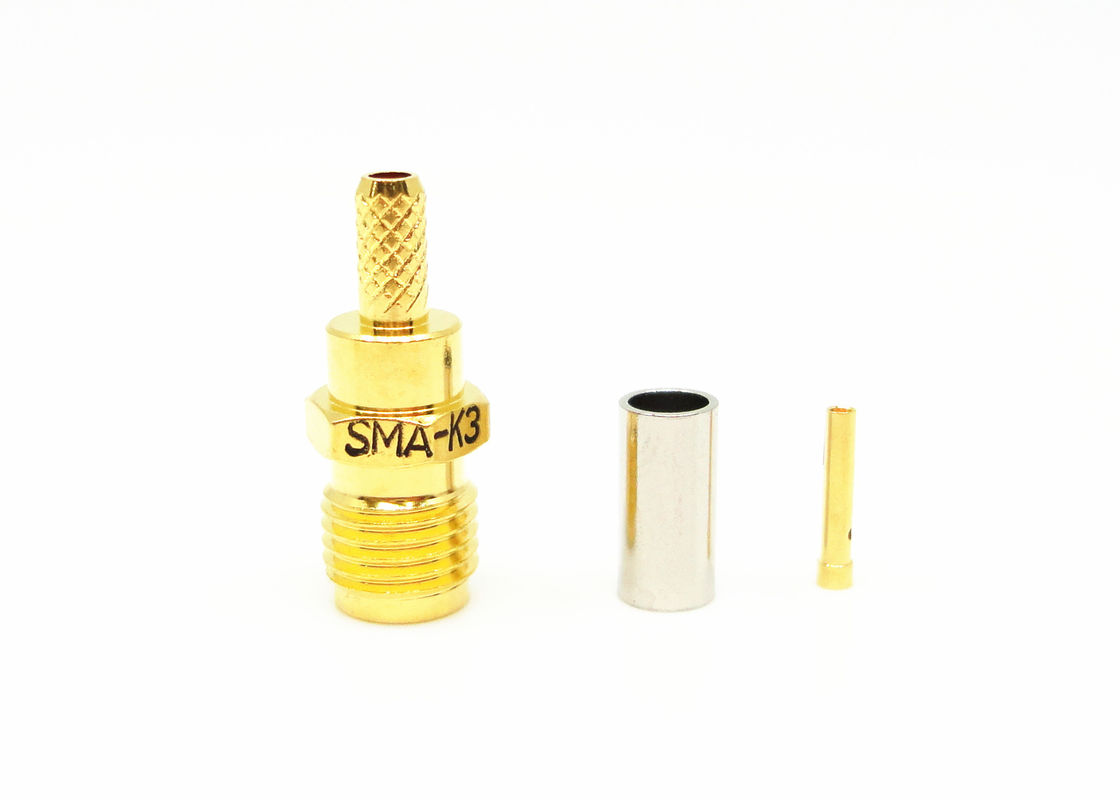

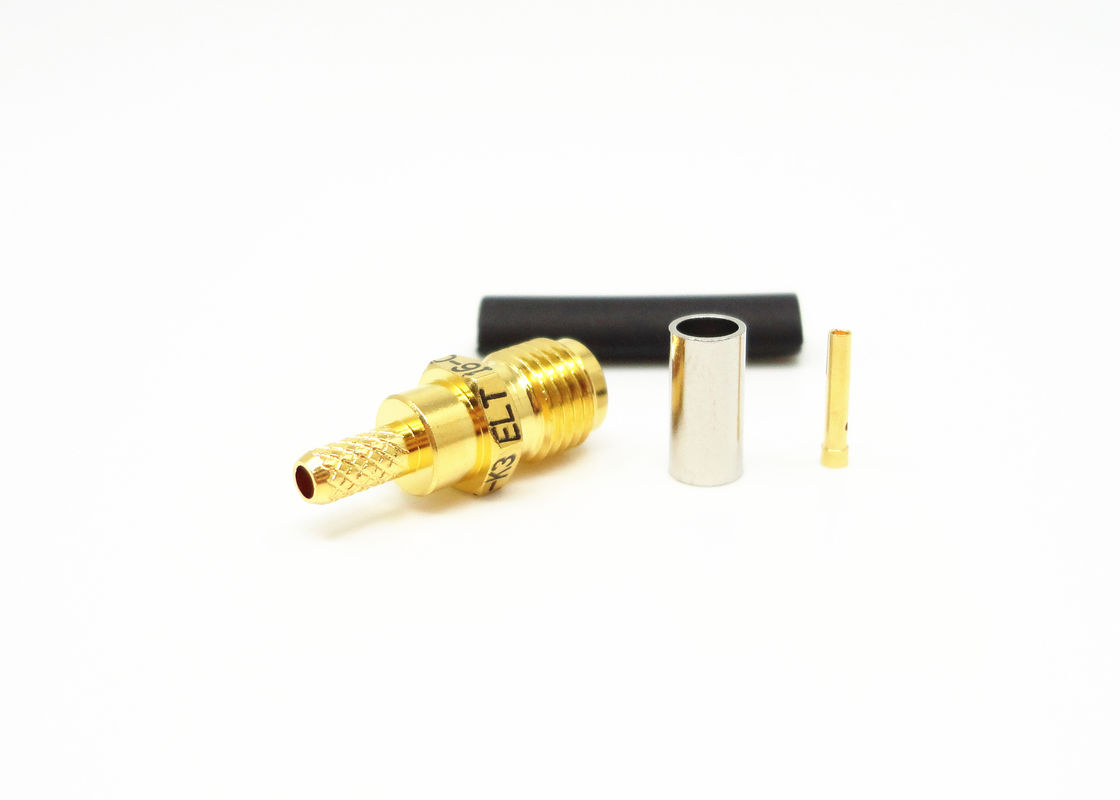

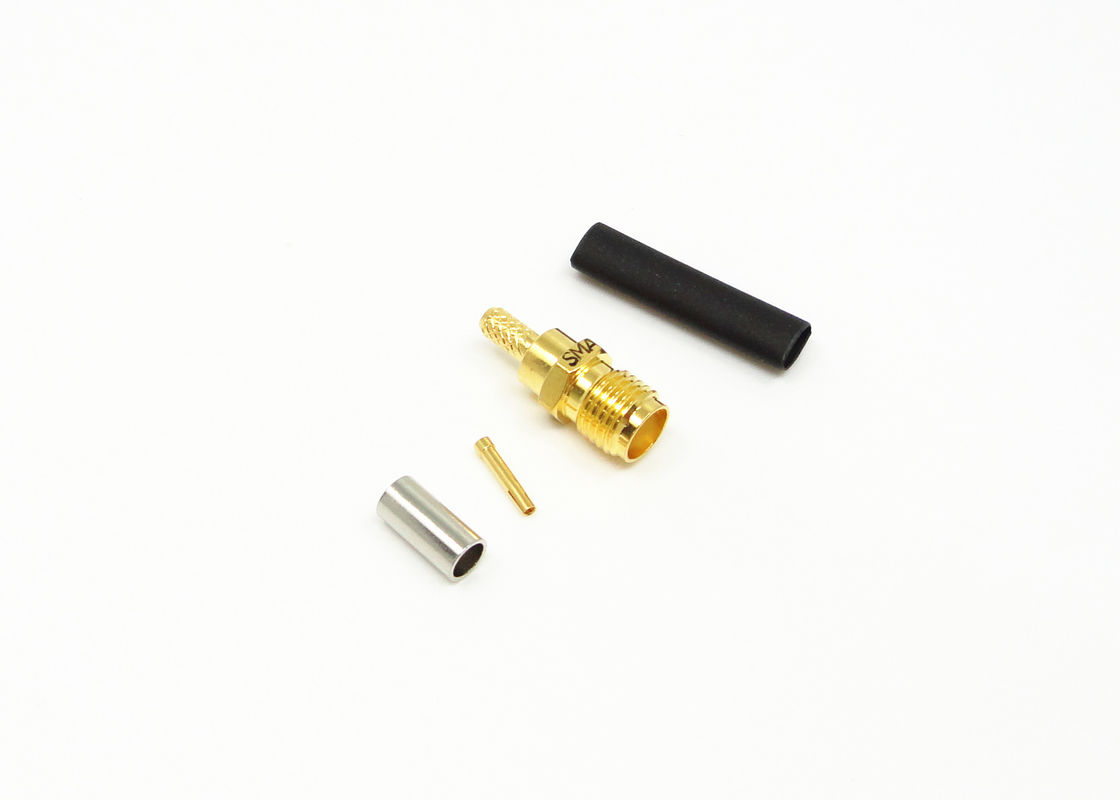

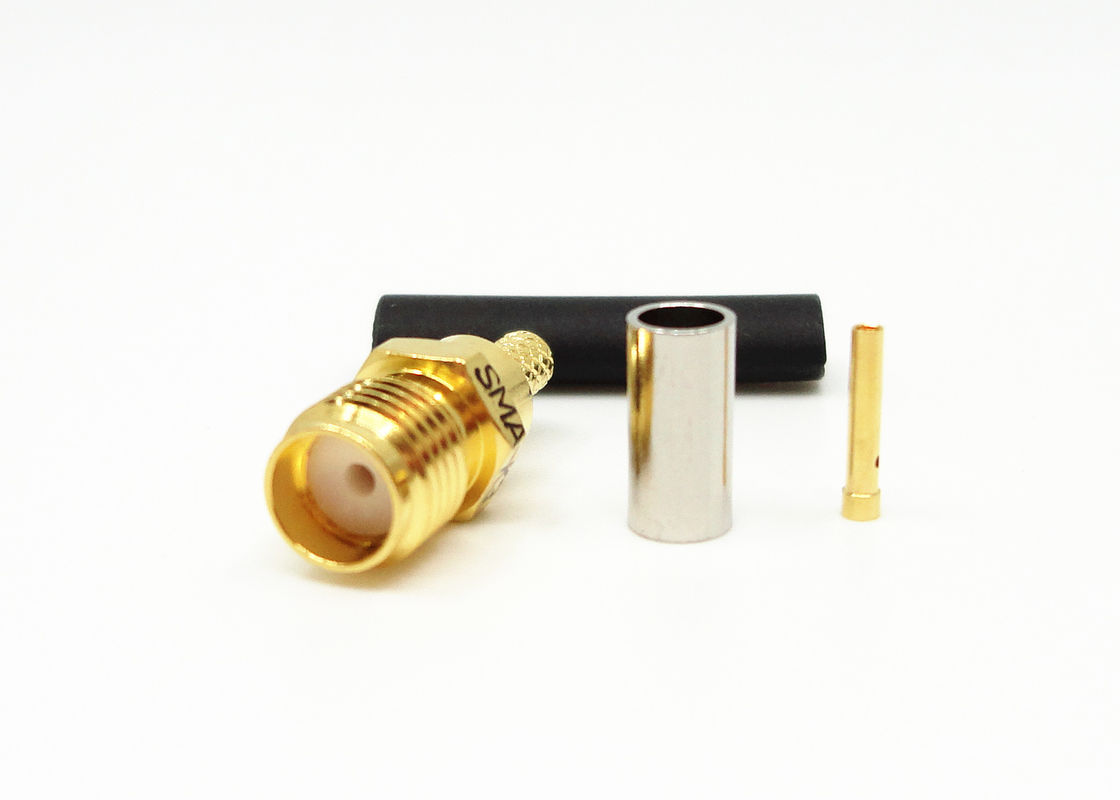

Детальные изображения:
| Модель нет. | Описание | Л (мм) | Л1 | Л2 | Тип кабеля |
| СМА-К3 | Разъем-розетка СМА для кабеля РГ316 | 17 | 5,6 | 8 | РГ316 |
| СМА-К4 | Разъем-розетка СМА для кабеля СФФ | 19,9 | 8,5 | 10 | СФФ-50-2-2 |
| СМА-К5Г | Разъем-розетка нержавеющей стали для кабеля СФФ | 22 | 10 | 12 | СФФ-50Ф3-1 |
Упаковывая детали:
* стандартная коробка экспорта
* согласно требованиям к клиентов
ПРИМЕЧАНИЕ:
Мы имеем над 10 000 типами соединителя, если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
