Место происхождения:
Китай
Сертификация:
CE ROHS

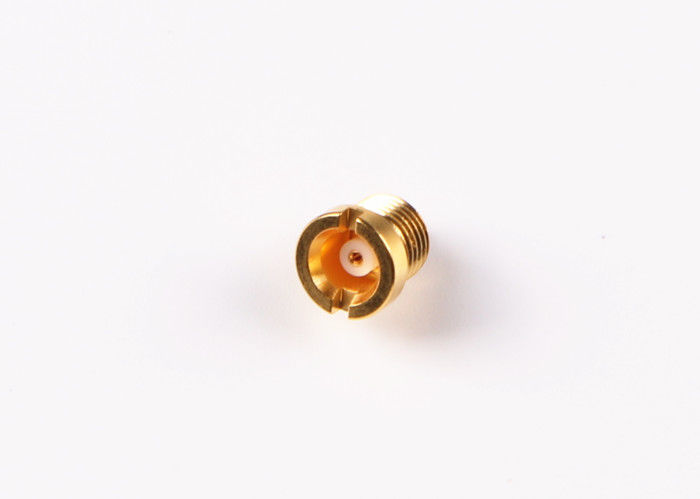

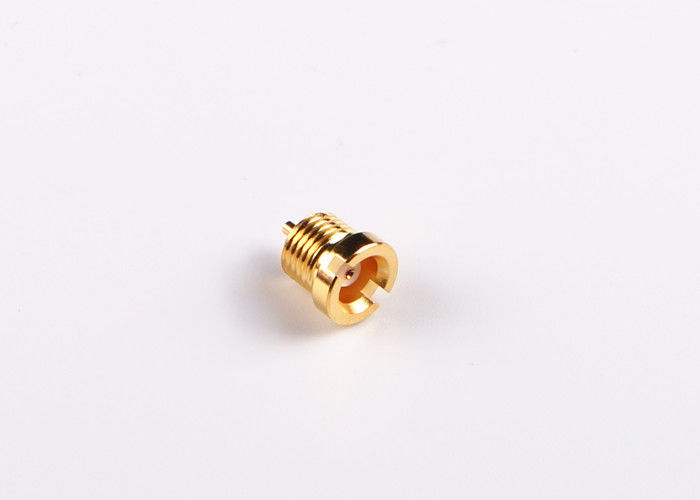

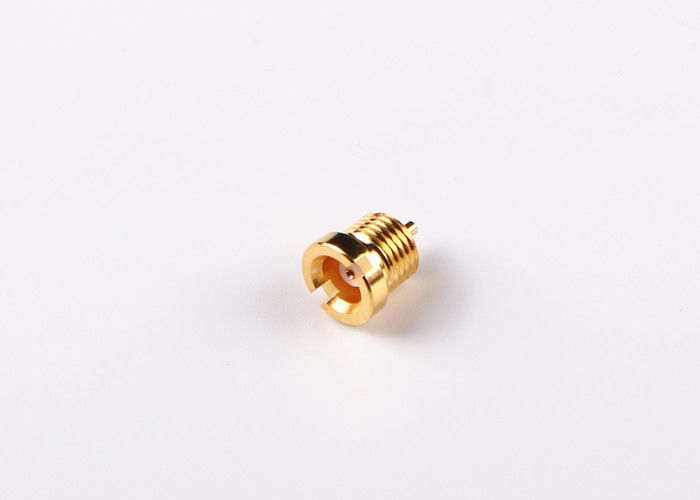

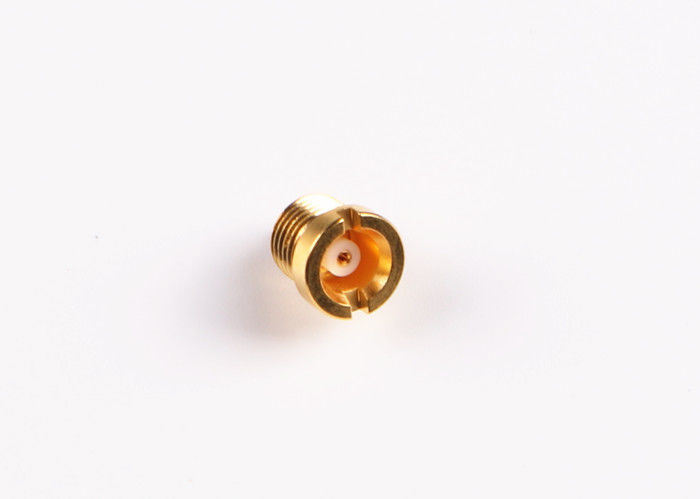

Кримп качества МКС высоты мужской прямо для соединителя РГ316 РГ179 РГ174 рф
Тип соединитель МКС РФ вид миниатюрных соединителей с кнопк-на соединением. Характеристический импеданс имеет 2 типа: 50 и 70. Характеристика соединителей в небольшом томе, легковесе, сжатой структуре, легкой для использования. Они широко использованы в работа сети персональном компьютере Космической навигационной системы, цифров, все виды аппаратуры радио, размером с небольш радиотехническая аппаратура и система ВЛАН.
МКС коаксиловый разъем РФ применяется к оборудованию которые имеют требование веса и тома, частота деятельности может достигнуть 66ГХз, дизайн пользы вставляемый, размер интерфейса подобен с СМБ, но том составляет около 30% более небольшое, контакт более надежен, соединяется более быстр, который может соотвествовать цифровой связи интенсивно и миниатюризировал.
Применения соединителей МКС те где размер, вес, проведение и легкость собрания управляя рассмотрение к окончательному дизайнерскому решению. Типично, эти включают ГПС, беспроводные сообщения (ВЛАН и чернь) и автомобильный.
Спецификация:
| Электрические характеристики | ||
| Импеданс | 50 омов | |
| Диапазон изменения частот | ДК~6ГХз | |
| Расклассифицированное напряжение тока | 250 ВРМС (максимальный уровень моря) | |
| Напряжени тока-сопротивление Диелектрикс | 750 ВРМС (максимальный уровень моря) | |
| Сопротивление изоляции | >=2000МОхм | |
| Контактное сопротивление | Наружный проводник | <> |
| Центральный проводник | <> | |
| ВСМР | <> | |
| Материальные & механические характеристики | |||
| Центральный проводник | Мужчина/штепсельная вилка | Латунь | Покрытое золото |
| Женщина/гнездо | Бронза сн-П | Покрытое золото | |
| Контакт гибкости | Бронза бериллия | Покрытый никель | |
| Раковина/снабжение жилищем | Латунь, нержавеющая сталь | Покрытый никель | |
| Изоляторы | ПТФЭ | ||
| Кольцо запечатывания | Силиконовая резина | ||
| Стойкость | 500 циклов | ||
| РоХС уступчивое | Да |
| Прекращение контакта центра | Кримп |
| Наружное прекращение контакта | Кримп |
| Сопрягая циклы | 500Сиклес |
| Удерживание контакта | минута 10Н |
| Удерживание кабеля | минута 100Н |
| Сопрягая сила | 13.6Н максимальное |
| Расцеплять силу | 13.6Н максимальное |
Экологическая спецификация:
| Рабочая температура | -30 до +70 ДЕГ К |
| (Сопрягаемая) оценка ИП | ИП64 |
Особенности:
1, широкополосное представление с низким ДК тп отражения 6 ГХз
2, быстро подключают/разъединение кнопк-на сопрягать уменьшают время установки
3, приспосабливают широкий диапазон миниатюрных коаксиальных кабелей РГ гибких полужестких
4, МКС соединители доступные внутри прямые или прямоугольные версии, так же, как, перегородка, 2 продырявливают панель, панель 4 отверстий или моунтлесс варианты.
Применение:
ПРИМЕЧАНИЕ:
Мы имеем над 10 000 типами продуктов соединения ((ект БНК, ТНК, МКС, ММКС, СМА, ССМА, СМБ, ССМБ, БМА, СБМА, СМК, СК, СМП, ССМП.),), если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
